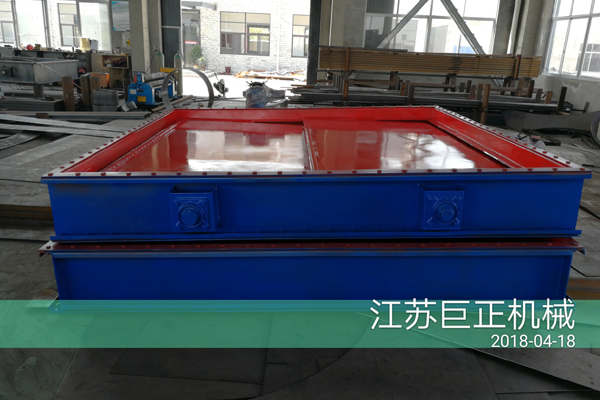

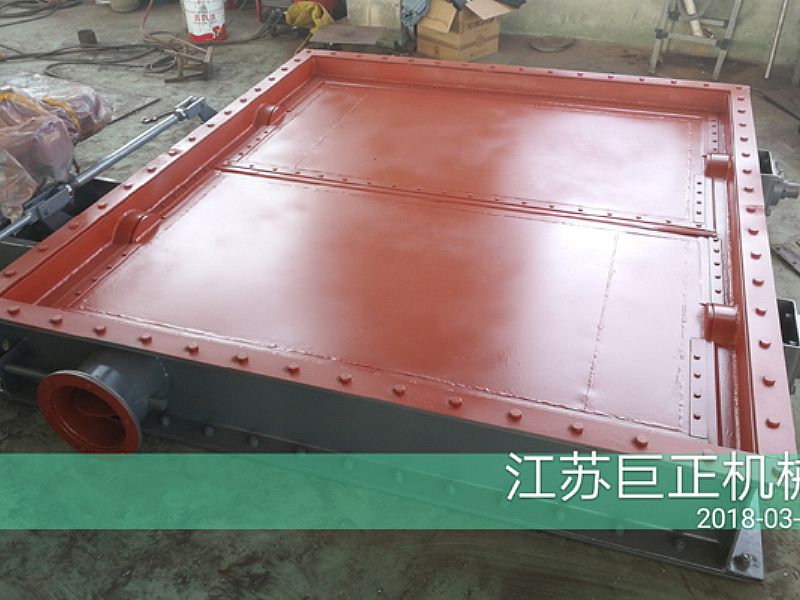

一. 產品概述 調節擋板風門是火力發電廠鍋爐機組煙、風道系統中的重要設備之一，它用于煙、風道系統中調節介質流量，在擋板轉動90°行程內的不同開啟位置通過不同的介質流量以達到調節流量的目的。在鍋爐煙、風系統中作調節一、二次風比例及磨煤機熱風溫度。一般布置在磨煤機入口前冷熱一次風道中，也可用于帶微量灰粒的煙道中調節煙氣流量，如再循環煙氣管路等。 百葉窗式調節擋板風門引進國外技術生產，適用于冷熱風道，當擋板在90℃行程內開度變化時，通過管路中的工質流量和壓頭也相應呈線性改變，風門的線性調節特性優良，運行穩定可靠。

二. 性能特點 1. 調節風門擋板葉片在90°角行程范圍內轉動，全行程啟閉時間通常≤50S（也可根據用戶要求選定）。

2. 調節風門結構為百葉窗擋板式結構，外部設計有連桿機構，使數個葉片同時開啟或關閉。

3. 擋板葉片采用機翼形結構，剛性好，強度高，阻力小。

4. 數個擋板葉片轉動呈“八”形相對方向開啟或關閉，開度和流量呈線性調節。

5. 調節風門的驅動方式通常為電動驅動方式。閥門電動裝置與風門的安裝形式分為：直聯式、曲柄支座（就地或遠方）二種安裝方式。

6. 閥門電動裝置通常選用機電一體化產品，帶4-20mA模擬量輸入、輸出迅號，并具有力矩保護和限位開關，可就地或遠方控制操作，電動裝置還具有手、電動切換功能以備安裝調試、檢修時使用。

7. 調節風門與管道的連接方式：法蘭、螺栓連接；法蘭焊連接或管道直接插入式焊接三種連接方式。

三. 技術參數

1. 產品型號：TG-W×H×L；

2. 適用介質：冷、熱風、煙氣或含粉乏氣；

3. 設計耐溫：≤400℃；

4. 設計承壓能力：0.35MPa;

5. 調節性能：開度和流量呈線性調節；

6. 驅動方式：通常為電動執行機構；

7. 電源和控制要求：可由用戶選定。

四. 供貨范圍

包括風門本體、電動執行機構和其它附件。

五. 訂貨須知

1. 提供管道截面尺寸及管道的安裝位置（水平管道或立式管道）。

2. 啟閉時間：≤60s（可由用戶選定）。

3. 流通介質、工作壓力上限、工作溫度上限。

4. 連接方式：法蘭螺栓連接或法蘭平面對焊連接。

5. 操作要求：電動或手動。

6. 風門在管道中的用途及位置。

7. 訂貨前供方提供安裝總圖給需方確認。
